XT30 UAV 무선 링크, OFDM MIMO 비디오 전송 시스템 100g

100g V21 video&data&RC 올인원 링크 (85mm*55mm*20mm)

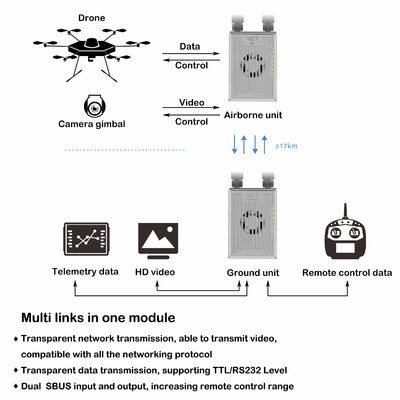

OFDM과 MIMO 기술을 이용하는 필요한 모든 것이 갖추어진 링크. 그것은 SBUS 제어신호와 더불어, 일련이고 LAN 자료의 연속적 흐름을 옮길 수 있습니다. 800M, 1.4G, 2.4G 밴드의 RF모듈은 통합되고 당신이 소프트웨어에서 주파수를 특화할 수 있습니다. 그것의 웹 기반 구성은 그것을 작동하도록 단순하게 합니다.

특징

• 모든 네트워크 프로토콜로 적합한 이미지를 전송할 수 있는 투명적 네트워크 전송 ;
• 투명 데이터 전송이 TTL/RS232 수준을 지원합니다 ;
• 두배 SBUS 입출력, 멀리 있는 확장된 범위는 확장됩니다 ;
• 지원 H264/265 입력 비디오 부호화 포맷 ;
• 대역폭 :30MHz 최대 ;
• 이음매부터 중심 노드 ≤60ms까지 송신 레이턴시 ;
• 지원 800MH在,1.4GHz와 2.4GHz 주파수대 ;
• 보안 :불법 접근을 막기 위해, 인증 모듈에 접근하세요.
• 사용자 정의 암호화를 지원하세요 ;
• 스펙트럼 스캐닝에 의해 간섭을 회피하세요 ;
• 간섭을 감소시키기 위해 뛰는 주파수에서 지원

매개 변수
주파수대 :

800MHz (806-826MHz)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

RF 전력 : (조정할 수 있는) -40-25dbm

전송 범위 : 10 킬로미터 grade@LOS

화면 잠재 : Tx부터 Rx까지) 20 부인 (송신 레이턴시

대역폭 : 1.4-20M (1.4M/3M/5M/10M/20M)

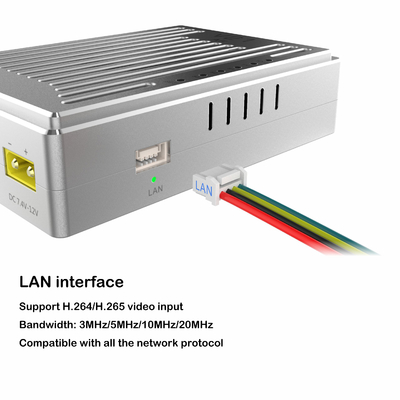

화면 입출력 : LAN (IPC 장치 / PC를 연결시킵니다)

전원 전압 : 7.4-12V

전력 공급 인터페이스 : XT30

동작시 전류 : 180mA

작동 온도 : -10C-+50C

차원 : 85mm*55mm*20mm

중량 : 100g는 (안테나를 배제합니다)

에스 버스 공항 : 2*S-BUS 공항

직렬 포트 : 1*serial 공항 (채무 불이행 : TTL ; 선택적입니다 : RS232 ; 전 이중, 조정할 수 있는 보드 비율)
