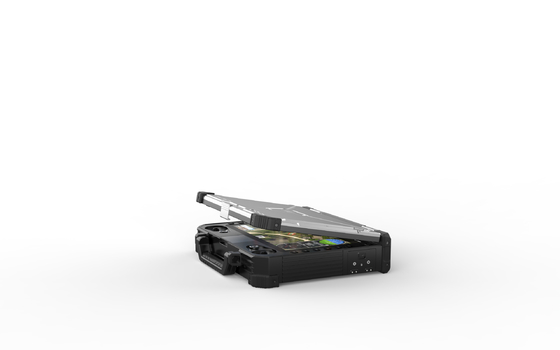

알루미늄 외피 지상통제소 10 킬로미터 등급 듀얼 SBUS 출력

10이지 킬로미터 등급 전송 범위에서 짜맞춘 통신과 T40 포켓용 지상 통제관

T40은 UAV, UGV, 로봇과 다른 원격 조종 차량의 모든 형태를 위한 보편적 지상통제소입니다.

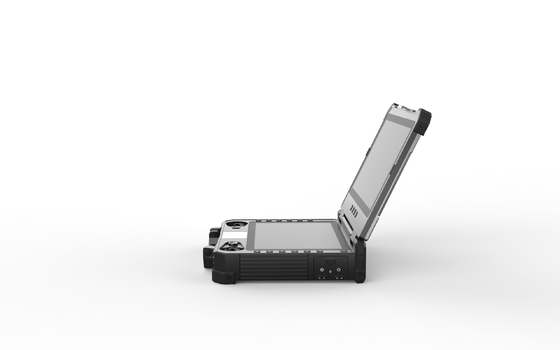

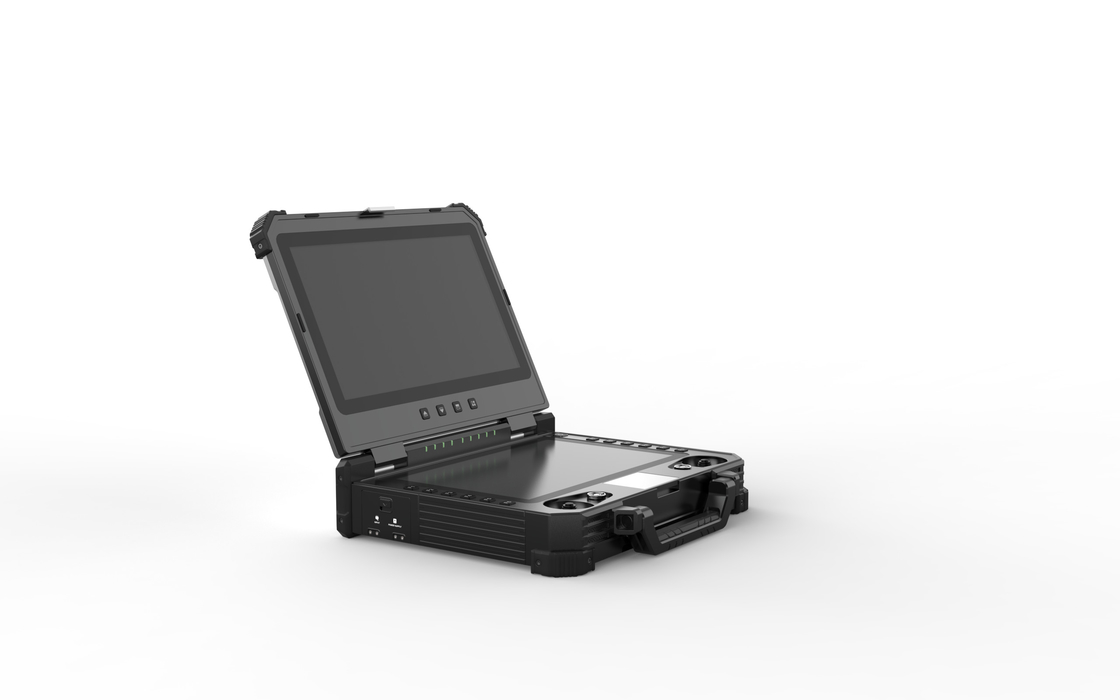

이중 화면과 원격 제어 스테이션 T40, 1 인치 1920*1080 1000CCD와 1 인치 1280*800 1500CCD. 디스플레이는 완전히 볼 만한 태양광입니다.

T40은 조작장치와 스위치와 버튼을 특정 채널에 할당하기 위해 사용자들을 허락하는 27개의 물리 채널과 리모콘 구성 인터페이스를 갖추고 있습니다.

가벼운 항공 성적 알루미늄 합금 외피와 3 안 하나 통신으로, T40은 다양한 상업적 전문적 드론 임무를 용이하게 하면서, 드론과 화물을 명령하고 제어하기 위한 이상적인 방법을 제공합니다.

특징

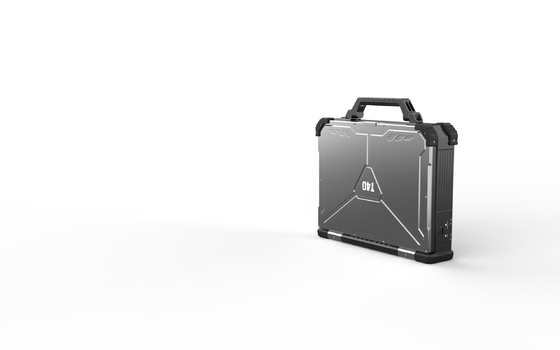

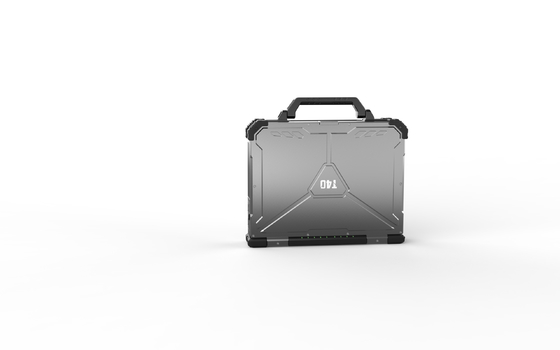

항공 성적 알루미늄 외피, 전체 중량 단지 5.98 킬로그램.

인텔 기반 PC, 실제적 산업 등급 GCS에 구축됩니다

고해상도와 밝기와 듀얼 터치 스크린과 확대된 터치패드.

1의 비디오와 원격 측정법과 RC& 컴퓨터

동시에 드론과 화물을 제어할 수 있는 듀얼 SBUS 출력

시장에서 100% 데이터 링크로 적합합니다.

매개 변수

작업복

전체 중량 :                                        5.98 킬로그램

차원 :                                              354 mm(L)*280mm(W)*80mm(H)

작동 온도 :                           -20C-+60C

전지 성능 :                                     16.8V/13600mAh (외부 배터리는 또한 지원했습니다)

내구성 :                                              3h@full 전지 성능

통신 시스템 :

                                                                 V30 (10km 학년)

                                                                 V21 (10km 학년)

                                                                  3번째 당사자 통신을 지원하기

안테나 :                                                 4dBi 로드 antenna/10dBi 파이버 글래스 에폭시 안테나 (다른 안테나가 또한 외부적으로 연결될 수 있습니다)

컴퓨터

디스플레이 화면 :                                         13.3 인치 1920*1080 1000CCD (톱 화면) ;

                                                                  12.1 인치 1280*800 1500CCD (최저 스크린)

운영 체제 :                                     win10/Linux

CPU :                                                           인텔 i7 8565U(standard)/Intel 10500U (미래를 위한 업그레이드)

메모리 :                                                     8G(standard)

저장 :                                                      256GB SSD(표준)

네트워킹하세요 :                                                     와이파이, Bluetooth(standard)/4G(optional)

원격 제어 시스템

물리 채널 :                                        27

주요 조작장치 :                                              2 (홀 센서와 산업적 조작장치)

보조 로커 :                                          4

키 버튼 :                                                12

키 누름을 시뮬레이션하세요 :                                   7

리모콘 잠재 :                               30명의 부인

원격 조작 기능 :                              동시에 차량과 화물을 제어할 수 있는 듀얼 SBUS 독립 출력

휴먼 인터페이스 :                                         USB 에이치아이디 장치

인터페이스

직렬 포트 :                                                   RS232*3, / 아웃에서 SBUS

외부인터페이스 :                                       USB3.0, LAN, HDMI에, 하이파이인 밖에 VGA

충전용 포트 :                                              DC16.8V

공수 부대

V30 HDMI (10km 등급 video&data&RC 링크)

주파수 :                                                   800MHz/1.4GHz/2.4GHz (1, 주파수에서 3 주파수 모듈이 소프트웨어에서 바뀔 수 있습니다)

전송 범위 :                                    10km@LOS개의 조건

대역폭 :                                                   10/20MHz

자료 비율 :                                                    2-12Mbps

전원접압 :                                             7.4-12v

RF 전력 :                                                     0.1w-1w(adjustable)

동작시 전류 :                                         260mA@12v 전원 입력

지원받은 화면 정의 :                           1080P60 맥스

중량 :                                                         120g는 (안테나를 배제합니다)

차원 :                                                    91mm*57mm*20mm

인터페이스

영상 입력 인터페이스 :                                    HDMI&CVBS

UART 공항 :                                                     1

SBUS 공항 :                                                      2

전력 공급 인터페이스 :                                 XT30

V21 LAN (10km 등급 video&data&RC 링크)

주파수 :                                               800MHz/1.4GHz/2.4GHz (1, 주파수에서 3 주파수 모듈이 소프트웨어에서 바뀔 수 있습니다)

전송 범위 :                                10km@LOS개의 조건

대역폭 :                                               1.4M-20MHz(1.4M/3M/5M/10M/20M)

자료 비율 :                                                2-12Mbps

전원접압 :                                          7.4-12v

RF 전력 :                                                 0.1w-1w(adjustable)

동작시 전류 :                                     260mA@12v 전원 입력

지원받은 화면 정의 :                       1080P60 맥스

중량 :                                                      120g는 (안테나를 배제합니다)

차원 :                                                 91mm*57mm*20mm

인터페이스

영상 입력 인터페이스 :                                 HDMI&CVBS

UART 공항 :                                                 1

SBUS 공항 :                                                 2

전력 공급 인터페이스 :                              XT30
