드론 5.98 킬로그램 적합한 픽스호크를 위한 CHINOWING 지구 조종 체계

픽스호크, 자동조종장치로 적합한 T40 다재다능한 강력한 포켓용 지상통제소

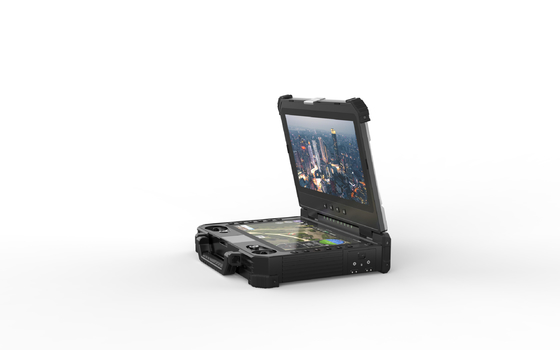

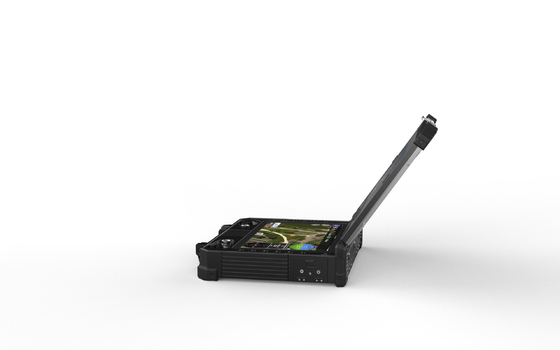

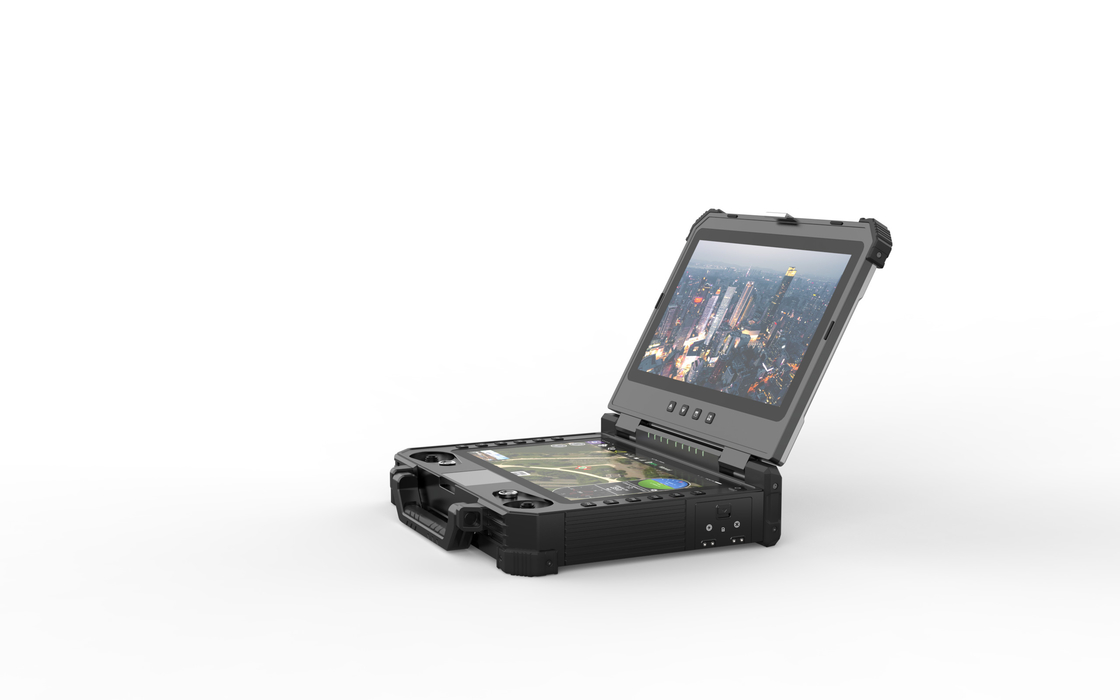

T40은 인텔 기반 PC 주위에 구축된 완전히 통합된 전문적 지상통제소고 3-in-1 video&telemetry&RC 링크입니다. 그것은 읽기 쉬운 태양광인 듀얼 극단적 HD 디스플레이가 딸려 있습니다.

이중 화면으로, 그것은 비디오 전송, 데이터 전송, 리모콘, 비디오 디스플레이와 산업 등급 컴퓨터와 같이 대단히 통합 시스템이고, 기능을 가지고 있습니다.

원격 제어 시스템은 사용을 위해 4 조작장치를 가지고 있습니다, 그것이 또한 전통적 RC 접근을 지원합니다. 사용자들이 27개의 물리 채널을 조작장치와 스위치와 버튼에 할당할 수 있게 허락하면서, T40의 주요 특징은 리모콘 구성 인터페이스입니다.

짜맞춘 16.8V Li 이온 배터리로, 그것은 작동 시간의 최고 3.5Hs를 제공할 수 있습니다. 외부 배터리는 작동 시간을 연장되기 위해 또한 전원 공급기에 대해 사용될 수 있습니다. 어딘가에 언제든지 사용될 수 있는 것처럼 그것은 큰 편의성을 고객들에게 제공합니다. 거의 어떠한 무인 항공기와 대부분의 소스 자동조종장치는 시스템에 접속될 수 있습니다.

그것의 높은 신뢰도와 강력한 성능은 그것을 잘 방어, 법률 집행, 감시, 매핑과 측량과 같은 적용에 적합하게 만듭니다.

특징

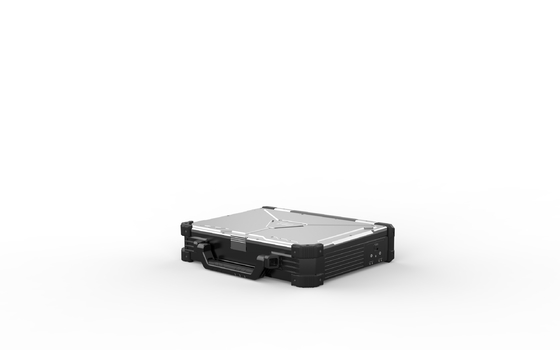

항공 등급 알루미늄은 모읍니다, 전체 중량은 5.98 킬로그램 일 뿐입니다.

고해상도와 밝기와 듀얼 터치 스크린과 확대된 터치패드.

인텔 기반 PC, 실제적 산업 등급 GCS에 구축됩니다

3번째 정당 데이터 링크와 통합될 수 있는 다양한 외부인터페이스

USB 에이치아이디는 사용자가 추가적 개발을 하기 위해 더 쉽게, 작용합니다

매개 변수

작업복

전체 중량 :                                        5.98 킬로그램

차원 :                                              354 mm(L)*280mm(W)*80mm(H)

작동 온도 :                           -20C-+60C

전지 성능 :                                     16.8V/13600mAh (외부 배터리는 또한 지원했습니다)

내구성 :                                              3h@full 전지 성능

통신 시스템 :

                                                                 V30 (10km 학년)

                                                                 V21 (10km 학년)

                                                                  3번째 당사자 통신을 지원하기

안테나 :                                                 4dBi 로드 antenna/10dBi 파이버 글래스 에폭시 안테나 (다른 안테나가 또한 외부적으로 연결될 수 있습니다)

컴퓨터

디스플레이 화면 :                                         13.3 인치 1920*1080 1000CCD (톱 화면) ;

                                                                  12.1 인치 1280*800 1500CCD (최저 스크린)

운영 체제 :                                     win10/Linux

CPU :                                                           인텔 i7 8565U(standard)/Intel 10500U (미래를 위한 업그레이드)

메모리 :                                                     8G(standard)

저장 :                                                      256GB SSD(표준)

네트워킹하세요 :                                                     와이파이, Bluetooth(standard)/4G(optional)

원격 제어 시스템

물리 채널 :                                        27

주요 조작장치 :                                              2 (홀 센서와 산업적 조작장치)

보조 로커 :                                          4

키 버튼 :                                                12

키 누름을 시뮬레이션하세요 :                                   7

리모콘 잠재 :                               30명의 부인

원격 조작 기능 :                              동시에 차량과 화물을 제어할 수 있는 듀얼 SBUS 독립 출력

휴먼 인터페이스 :                                         USB 에이치아이디 장치

인터페이스

직렬 포트 :                                                   RS232*3, / 아웃에서 SBUS

외부인터페이스 :                                       USB3.0, LAN, HDMI에, 하이파이인 밖에 VGA

충전용 포트 :                                              DC16.8V

공수 부대

V30 HDMI (10km 등급 video&data&RC 링크)

주파수 :                                                   800MHz/1.4GHz/2.4GHz (1, 주파수에서 3 주파수 모듈이 소프트웨어에서 바뀔 수 있습니다)

전송 범위 :                                    10km@LOS개의 조건

대역폭 :                                                   10/20MHz

자료 비율 :                                                    2-12Mbps

전원접압 :                                             7.4-12v

RF 전력 :                                                     0.1w-1w(adjustable)

동작시 전류 :                                         260mA@12v 전원 입력

지원받은 화면 정의 :                           1080P60 맥스

중량 :                                                         120g는 (안테나를 배제합니다)

차원 :                                                    91mm*57mm*20mm

인터페이스

영상 입력 인터페이스 :                                    HDMI&CVBS

UART 공항 :                                                     1

SBUS 공항 :                                                      2

전력 공급 인터페이스 :                                 XT30

V21 LAN (10km 등급 video&data&RC 링크)

주파수 :                                               800MHz/1.4GHz/2.4GHz (1, 주파수에서 3 주파수 모듈이 소프트웨어에서 바뀔 수 있습니다)

전송 범위 :                                10km@LOS개의 조건

대역폭 :                                               1.4M-20MHz(1.4M/3M/5M/10M/20M)

자료 비율 :                                                2-12Mbps

전원접압 :                                          7.4-12v

RF 전력 :                                                 0.1w-1w(adjustable)

동작시 전류 :                                     260mA@12v 전원 입력

지원받은 화면 정의 :                       1080P60 맥스

중량 :                                                      120g는 (안테나를 배제합니다)

차원 :                                                 91mm*57mm*20mm

인터페이스

영상 입력 인터페이스 :                                 HDMI&CVBS

UART 공항 :                                                 1

SBUS 공항 :                                                 2

전력 공급 인터페이스 :                              XT30
