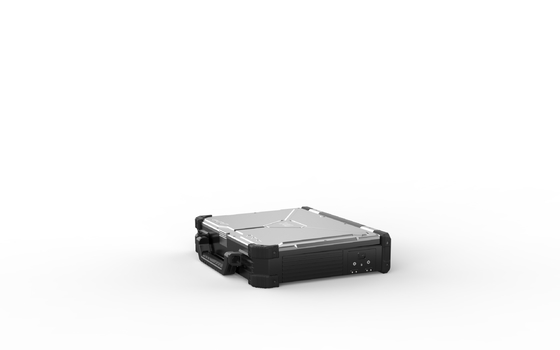

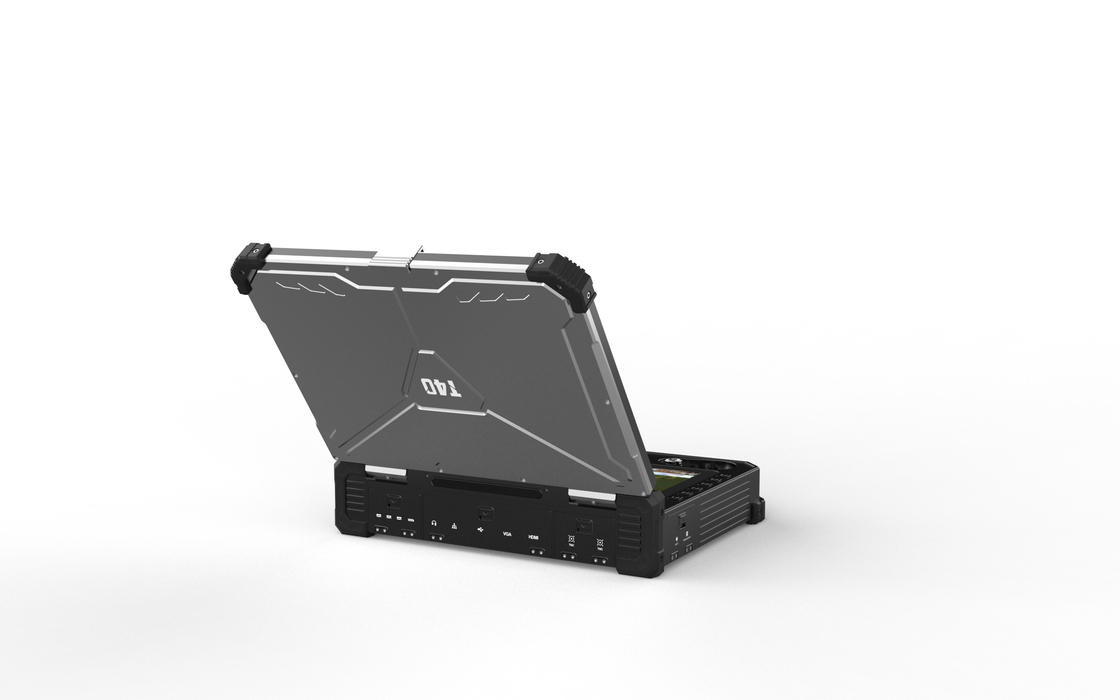

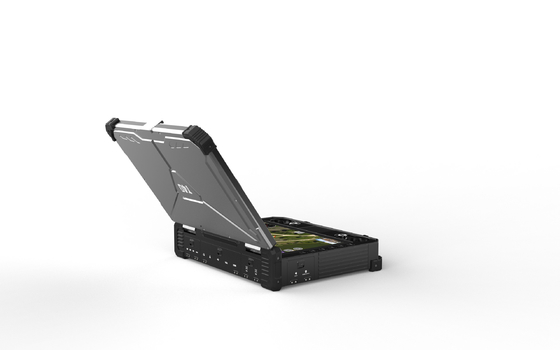

13.3 인치 DIY 드론 지상통제소, 30 부인 우아프 지구국

어떠한 고정익 또는 멀티로토르 UAV로 적합한 T40 전문적 필요한 모든 것이 갖추어진 드론 지구국

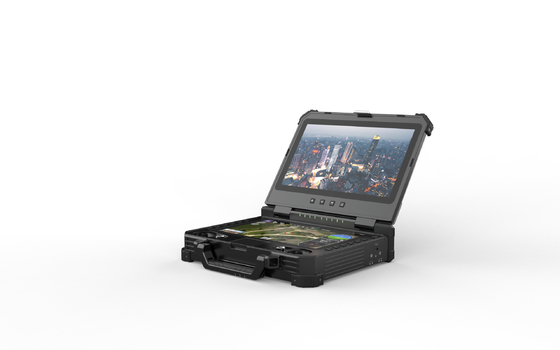

이중 화면과 멀리 있는 지구국 T40이 1 인치 1920*1080 1000CCD와 1 인치 1280*800 1500CCD를 포함합니다. 디스플레이는 완전히 읽기 쉬운 태양광입니다. 그것은 UAV, UGV, 로봇과 다른 원격 조종 차량의 모든 형태를 위한 보편적 지상통제소입니다.

원격 제어 시스템은 사용을 위한 4 조작장치를 가지고 있습니다, 그것이 또한 전통적 RC 접근을 지원합니다. 듀얼 SBUS 출력과 입력으로, 사용자는 27개 채널을 발탁된 조작장치와 스위치와 버튼에 할당할 수 있습니다.

다양한 입력과 출력 포트는 그것을 3번째 당사자 통신 장치와 통합되도록 편리하게 합니다.

모든 종류의 무인 항공기와 자동조종장치는 이 시스템에 접속될 수 있습니다.

울퉁불퉁한 지구 조종 체계는 UAV, UGV, 로프스 (원격 조정 잠수정)와 다른 로봇 차량에 대한 지휘와 통제에 이상적입니다.

특징

보편적 재고품 지상통제소

인텔 기반 PC, 실제적 산업 등급 GCS에 구축됩니다

항공 성적 알루미늄 외피, 전체 중량 단지 5.98 킬로그램

윈도우와 선택을 위한 리눅스 OS

낮은 지연 리모콘, 30명의 부인

또한 전원 공급기를 위한 외부 배터리를 지원한 내장식 16.8V Li 이온 배터리

매개 변수

작업복

전체 중량 :                                        5.98 킬로그램

차원 :                                              354 mm(L)*280mm(W)*80mm(H)

작동 온도 :                           -20C-+60C

전지 성능 :                                     16.8V/13600mAh (외부 배터리는 또한 지원했습니다)

내구성 :                                              3h@full 전지 성능

통신 시스템 :

                                                                 V30 (10km 학년)

                                                                 V21 (10km 학년)

                                                                  3번째 당사자 통신을 지원하기

안테나 :                                                 4dBi 로드 antenna/10dBi 파이버 글래스 에폭시 안테나 (다른 안테나가 또한 외부적으로 연결될 수 있습니다)

컴퓨터

디스플레이 화면 :                                         13.3 인치 1920*1080 1000CCD (톱 화면) ;

                                                                  12.1 인치 1280*800 1500CCD (최저 스크린)

운영 체제 :                                     win10/Linux

CPU :                                                           인텔 i7 8565U(standard)/Intel 10500U (미래를 위한 업그레이드)

메모리 :                                                     8G(standard)

저장 :                                                      256GB SSD(표준)

네트워킹하세요 :                                                     와이파이, Bluetooth(standard)/4G(optional)

원격 제어 시스템

물리 채널 :                                        27

주요 조작장치 :                                              2 (홀 센서와 산업적 조작장치)

보조 로커 :                                          4

키 버튼 :                                                12

키 누름을 시뮬레이션하세요 :                                   7

리모콘 잠재 :                               30명의 부인

원격 조작 기능 :                              동시에 차량과 화물을 제어할 수 있는 듀얼 SBUS 독립 출력

휴먼 인터페이스 :                                         USB 에이치아이디 장치

인터페이스

직렬 포트 :                                                   RS232*3, / 아웃에서 SBUS

외부인터페이스 :                                       USB3.0, LAN, HDMI에, 하이파이인 밖에 VGA

충전용 포트 :                                              DC16.8V

공수 부대

V30 HDMI (10km 등급 video&data&RC 링크)

주파수 :                                                   800MHz/1.4GHz/2.4GHz (1, 주파수에서 3 주파수 모듈이 소프트웨어에서 바뀔 수 있습니다)

전송 범위 :                                    10km@LOS개의 조건

대역폭 :                                                   10/20MHz

자료 비율 :                                                    2-12Mbps

전원접압 :                                             7.4-12v

RF 전력 :                                                     0.1w-1w(adjustable)

동작시 전류 :                                         260mA@12v 전원 입력

지원받은 화면 정의 :                           1080P60 맥스

중량 :                                                         120g는 (안테나를 배제합니다)

차원 :                                                    91mm*57mm*20mm

인터페이스

영상 입력 인터페이스 :                                    HDMI&CVBS

UART 공항 :                                                     1

SBUS 공항 :                                                      2

전력 공급 인터페이스 :                                 XT30

V21 LAN (10km 등급 video&data&RC 링크)

주파수 :                                               800MHz/1.4GHz/2.4GHz (1, 주파수에서 3 주파수 모듈이 소프트웨어에서 바뀔 수 있습니다)

전송 범위 :                                10km@LOS개의 조건

대역폭 :                                               1.4M-20MHz(1.4M/3M/5M/10M/20M)

자료 비율 :                                                2-12Mbps

전원접압 :                                          7.4-12v

RF 전력 :                                                 0.1w-1w(adjustable)

동작시 전류 :                                     260mA@12v 전원 입력

지원받은 화면 정의 :                       1080P60 맥스

중량 :                                                      120g는 (안테나를 배제합니다)

차원 :                                                 91mm*57mm*20mm

인터페이스

영상 입력 인터페이스 :                                 HDMI&CVBS

UART 공항 :                                                 1

SBUS 공항 :                                                 2

전력 공급 인터페이스 :                              XT30
